DCDC电源控制器150V耐压芯片H6253K，输出30V24V12V9V降压恒压滨颁 ，用于半桥驱动应用

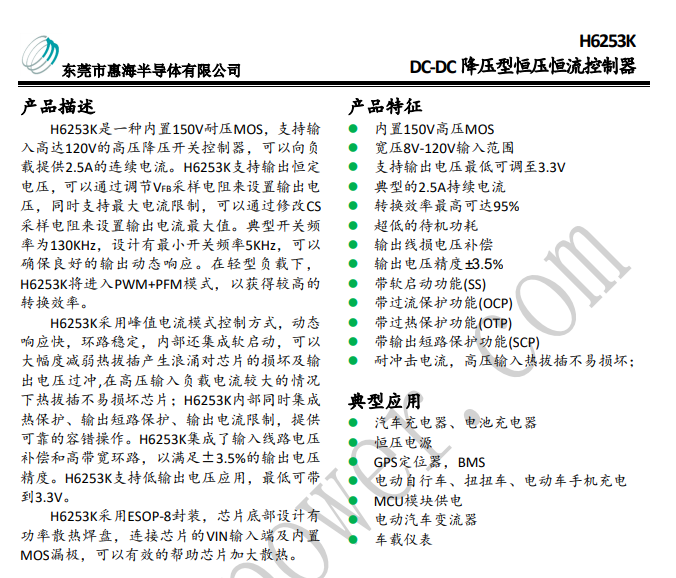

产物描述
H6253K是一种内置150V耐压MOS，支持输入高达120V的高压降压开关控制器，可以向负
载提供2.5A的连续电流。H6253K支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6253K将进入PWM+PFM模式，以获得较高的转换效率。H6253K采用峰值电流模式控制方式，动态响应快，环路稳定，内部还集成软启动，可以大幅度减弱热拔插产生浪涌对芯片的损坏及输出电压过冲,在高压输入负载电流较大的情况下热拔插不易损坏芯片；H6253K内部同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6253K集成了输入线路电压补偿和高带宽环路，以满足±3.5%的输出电压精度。H6253K支持低输出电压应用，最低可带到3.3V。H6253K采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。
产物特征
l 内置150V高压MOS
l 宽压8V-120V输入范围
l 支持输出电压最低可调至3.3V
l 典型的2.5A持续电流
l 转换效率最高可达95%
l 超低的待机功耗
l 输出线损电压补偿
l 输出电压精度±3.5%
l 带软启动功能(SS)
l 带过流保护功能(OCP)
l 带过热保护功能(OTP)
l 带输出短路保护功能(SCP)
l 耐冲击电流，高压输入热拔插不易损坏；
典型应用
l 汽车充电器、电池充电器
l 恒压电源
l GPS定位器，BMS
l 电动自行车、扭扭车、电动车手机充电
l MCU模块供电
l 电动汽车变流器
l 车载仪表
|
|
