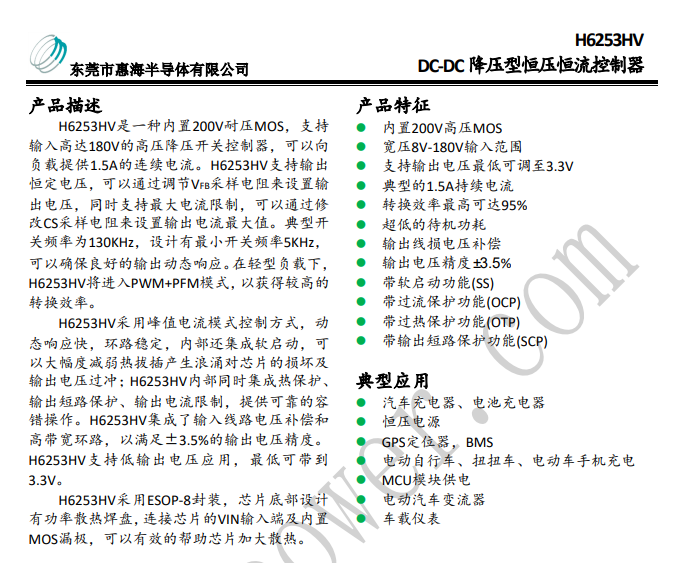

产物描述

H6253HV是一种内置200V耐压MOS，支持输入高达180V的高压降压开关控制器，可以向

负载提供1.5A的连续电流。H6253HV支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6253HV将进入PWM+PFM模式，以获得较高的转换效率。H6253HV采用峰值电流模式控制方式，动态响应快，环路稳定，内部还集成软启动，可以大幅度减弱热拔插产生浪涌对芯片的损坏及输出电压过冲；H6253HV内部同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6253HV集成了输入线路电压补偿和高带宽环路，以满足±3.5%的输出电压精度。H6253HV支持低输出电压应用，最低可带到3.3V。H6253HV采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。

产物特征

内置200V高压MOS

宽压8V-180V输入范围

支持输出电压最低可调至3.3V

典型的1.5A持续电流

转换效率最高可达95%

超低的待机功耗

输出线损电压补偿

输出电压精度±3.5%

带软启动功能(SS)

带过流保护功能(OCP)

带过热保护功能(OTP)

带输出短路保护功能(SCP)

典型应用

汽车充电器、电池充电器

恒压电源

GPS定位器，BMS

电动自行车、扭扭车、电动车手机充电

MCU模块供电

电动汽车变流器

车载仪表
