H4039 同步整流降压芯片 40V转5V12V6A IC 大电流 模块供电芯片
您似乎正在寻找一款可以将40V电压降至5V或12V，并能提供6A大电流的整流降压芯片（也称为电源管理IC或PMIC）。这类芯片通常用于将较高的输入电压转换为设备所需的稳定输出电压，并为高电流负载供电。
在选择这样的芯片时，您需要考虑以下几个关键参数：
输入电压范围：确保芯片可以处理40V或更高的输入电压。
输出电压：您需要5V和12V两种输出电压，因此应选择支持这两种输出电压的芯片。
输出电流：6A的输出电流要求芯片具有足够大的电流处理能力。
效率：转换效率越高，能量损失越少，设备发热越少。
保护功能：过流保护、过温保护、短路保护等是常见的保护功能，可以增加系统的可靠性。
封装和尺寸：根据您的应用，可能需要考虑芯片的物理尺寸和封装类型。
H4039 同步整流降压芯片 40V转5V12V6A IC 大电流 模块供电芯片
产物描述
H4039是一种外置功率MOS，并且能够实现精确恒压以及恒流的同步降压型 DC-DC 转换器;支持6A 持续输出电流输出电压可调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 24V 的稳定电压 。H4039 具有优秀的恒压/恒流(CC/CV)特性。H4039 采用高端电流模式的环路控制原理，实现了快速的动态响应。 H4039 工作开关频率为 170kHz，具有良好的 EMI 特性。H4039 不仅可实现降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。H4039采用SOP-8 封装。
产物特征
l 输入范围5V-36V
l 外置功率MOS,上管Pmos，下管Nmos
l 可支持6A持续输出电流
l 可支持100%占空比
l 输出电压电流可设（2.5V-24V）
l 恒流精度 ±8%
l 恒压精度 ±3%
l 170KHz固定开关频率
l 短路保护(SCP)，过热保护（OTP），欠压保护（UVLO）
l 高端电流检测输入端采样
l 输入端采样相对输出端采样，重载时电流检测电阻功耗更低，整体效率更高；
l EN使能控制
典型应用
l 汽车充电器
l 照明灯
l 便携式设备供电电源
l 电池充电器

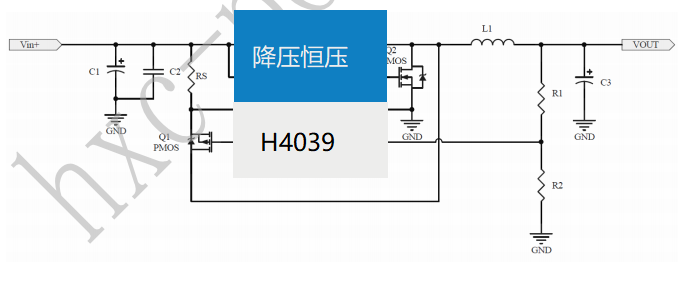

应用电路原理图
|
|
