H7310 线性恒流调光芯片 支持24V30V48V60V100V转3.3V5V12V1.5A 外围简单 性价比高
线性恒流调光芯片是一种能够将输入电压稳定转换为恒定电流输出的电子设备，同时支持调光功能。这种芯片通常具有较高的效率和稳定性，适用于LED照明、显示屏等领域。
针对您提到的支持24V、30V、48V、60V、100V转3.3V、5V、12V，并且能够提供1.5A电流的线性恒流调光芯片，这种芯片具有较宽的输入电压范围，可以适应不同的电源环境。同时，其恒流输出能力可以保证LED等负载的稳定工作，避免电流过大或过小对负载造成损害。
在外围电路方面，线性恒流调光芯片通常设计得较为简单，只需要基本的滤波电容和负载连接电路即可。这种简单的外围电路设计不仅降低了成本，还提高了系统的可靠性。
性价比方面，线性恒流调光芯片通常具有较高的性价比。虽然其价格可能略高于一些普通的线性降压芯片，但其恒流调光功能和较高的效率使得其在许多应用中成为首选。此外，随着LED照明等市场的不断扩大，线性恒流调光芯片的需求也在不断增加，这也促进了其性价比的提高。
H7310 线性降压芯片 支持24V30V48V60V100V转3.3V5V12V1.5A 外围简单 性价比高
产物描述
H7310是一种带PWM调光功能的线性降压恒流LED驱动器，仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路，调节该外接电阻就可以调节输出电流，输出电流可调范围为
16~1500mA。H7310内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。具有很低的静态电流，典型值为100uA。带PWM调光功能，可通过在DIM脚加PWM信号调节LED电流。H7310采用ESOP-8,芯片底部的散热片与芯片的SW脚相连。芯片采用特殊算法，可以实现高精度的恒流效果，输出电流恒流精度≤±3.5％，电压工作范围为2.5-85V可以轻松满足锂电池以及市场上面中低压的应用需求。
产物特征
l 内置100V耐压MOS,支持2.5V-85V输入
l 低静态电流：100uA
l 输出电流：16~1500mA
l PWM调光：最高频率25KHz，分辨率可达1000：1
l 输出电流精度 ：±3.5%
l 内置过热保护
l VDD工作电压：2.5V-36V
l 芯片供电内置稳压电路
l 调光辉度：65536级
典型应用
l 线性LED照明驱动
l LED手电筒
l LED台灯
l LED矿灯
l LED指示灯
l 智能球泡灯
l 景观亮化照明
l 汽车LED灯

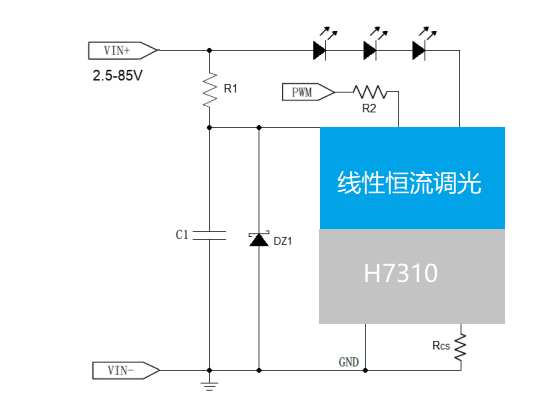

应用电路原理图
|
|
