降压恒压、耐压80痴实地架构芯片的工作原理：

主要采用固定频率叁角波和误差做比较，通过叁角波和误差幅值调整占空比，从而实现降压和恒压的功能。同时，该芯片还具有耐压80痴的能力，可以在高电压环境下稳定工作。当输入电压高于输出电压时，芯片会通过调整占空比来降低输出电压，使其保持稳定。当输入电压低于输出电压时，芯片会增大占空比以提高输出电压。此外，该芯片还具有过流保护、过温保护等安全功能，以确保电路的稳定性和可靠性。

惠海H6601降压恒压芯片，支持48V 60V 80V转3.3V 5V，外围简单，适合模块供电，单片机供电等应用。

产物描述

H6601 是一款内置功率 MOSFET降压开关转换器。在宽输入范围内，其持续输出最大电流0.5A，具有极好的负载和线性调整率。电流控制模式提供了快速瞬态响应，并使环路更易稳定。故障保护包括逐周期限流保护和过温保护。H6601 最大限度地减少了现有外部元器件的使用数量。H6601 采用 SOT23-6L 封装。

产物特征

l 内置耐压80V MOS

l 持续输出最大电流0.5A

l 0.1μA 关断模式

l 460KHz 固定频率

l 过温关断保护

l 逐周期过流保护

l 4.5V 至 60V 宽输入工作电压范围

l 输出调节范围为 0.81V 至 0.9xVIN

典型应用

l 功率表

l 配电系统

l 电池充电器

l 用于线性稳压器的前置稳压器

l WLED 驱动器

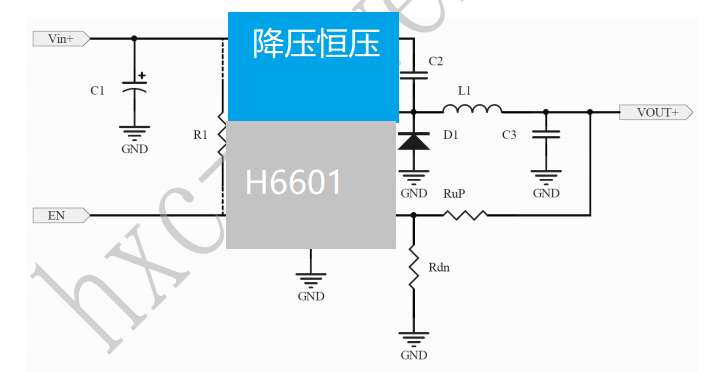

典型原理图
