车灯专用方案12V24V36V48V转9V/12V 线性恒流H7306

文章附图

12V24V36V48V9V/12V线性恒流芯片的工作原理

电压调节线性恒流转换器会接收一个宽范围的输入电压,如12V24V36V48V。这个输入电压通过一个内部的电压调节器进行转换,以产生一个稳定的输出电压。这个电压调节器可以是一个线性稳压器或开关模式电源(SMPS),具体取决于设计的复杂性和效率要求。

电流控制为了保持输出电流的恒定,转换器使用一种称为恒流控制的技术。恒流控制通常通过测量输出电流并与一个参考电流进行比较来实现。如果输出电流超过参考电流,控制电路将调整输出电压或电流,以降低输出电流至所需的恒定值。

最后,为了确保系统的安全性,这种转换器通常还包含过温、过流、过压和短路保护机制。这些保护机制可以防止转换器在异常情况下损坏,并保护与之连接的电路和设备。

惠海H7306,线性恒流芯片,0.1-0.5V低压差恒流拐点,2A大电流,外围简单只需2颗电阻。

产物描述

H7306是一种带PWM调光功能的线性降压恒流LED驱动器,仅需外接一个电阻就可以构成一个完整的LED恒流驱动电路,调节该外接电阻就可以调节输出电流,输出电流可调范围为16~2000mAH7306内置过热保护功能,可有效保护芯片,避免因过热而造成损坏。具有很低的静态电流,典型值为100uA。带PWM调光功能,可通过在DIM脚加PWM信号调节LED电流。H7306采用ESOP8,芯片底部的散热片与芯片的SW脚相连。芯片采用特殊算法,可以实现高精度的恒流效果,输出电流恒流精度≤±4%,电压工作范围为2.5-48V可以轻松满足锂电池以及市场上面中低压的应用需求。

产物特征

l 内置60V耐压MOS,支持2.5V-48V输入

l 低静态电流:100uA

l 输出电流:16~2000mA

l PWM调光:最高频率25KHz,分辨率可达10001

l 输出电流精度 :±4%

l 内置过热保护

l VDD工作电压:2.5V-36V

l VDD内置稳压电路

l 调光辉度:65536

典型应用

l 线性LED照明驱动

l LED手电筒

l LED 台灯

l LED矿灯

l LED指示灯

l 智能球泡灯

l 景观亮化照明

l 汽车LED

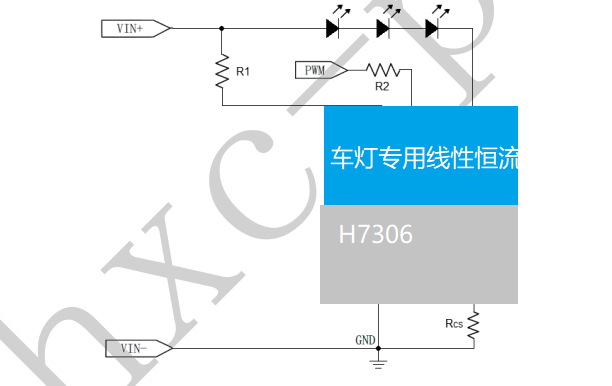

典型原理图
