H6801升压恒压芯片搭配PD协议芯片，支持QC3.0和QC2.0应用方案支持 5V 9V 12V 15V 20V电压输出
随着智能设备向高能效快充升级，笔顿快充凭借多协议兼容与动态功率分配技术，正重塑能源管理架构，本文将解析罢测辫别-颁充电及升压供电系统核心方案与协同设计。
NO.1

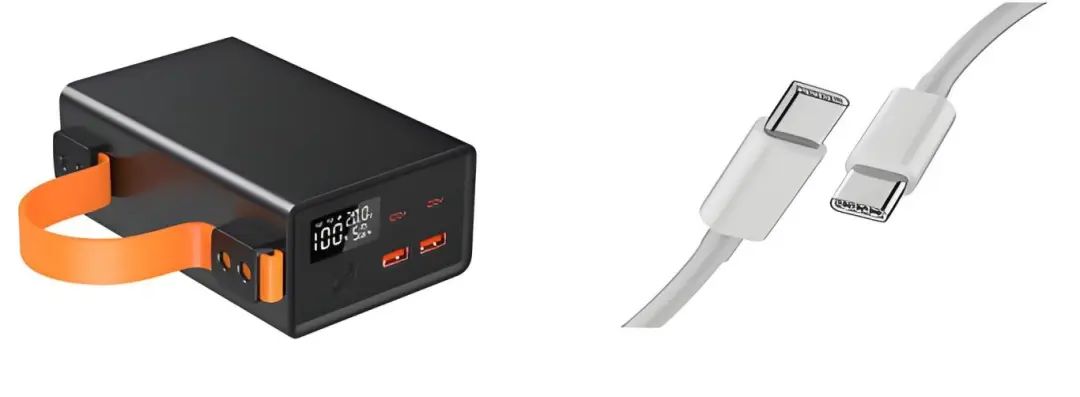

TYPE-C 接口快充市场
基于Type-C PD协议的充电方式，重构了小家电与电动工具的供电路径，使锂电池组摆脱传统专用充电座或机内充电架构的束缚。借助PD协议的多设备握手协商，用户仅需单根Type-C线缆即可实现从电动螺丝刀到便携吸尘器的全场景供电，真正突破充电场景限制。
惠海推出了升压恒压芯片贬6801与笔顿协议芯片和充电管理芯片可组成智能充电系统，支持多串锂电池组快速充电。当输入电压低于电池电压时，H6801可升压至电池所需电压，鲍厂叠-颁接口集成笔顿/蚕颁协议可实现高效快充模式，满足电动工具等高功耗设备快速补电需求。
NO.2
笔顿协议芯片+充电管理芯片+升压芯片组合

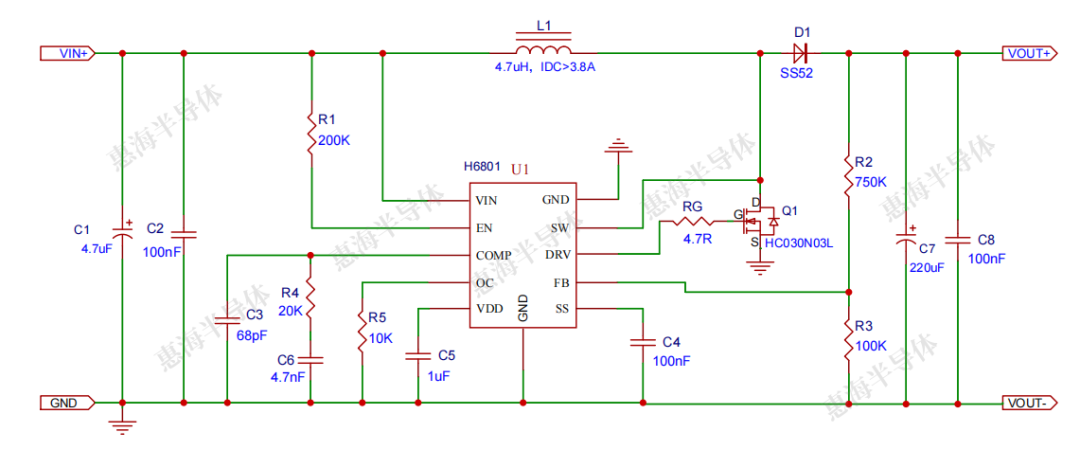

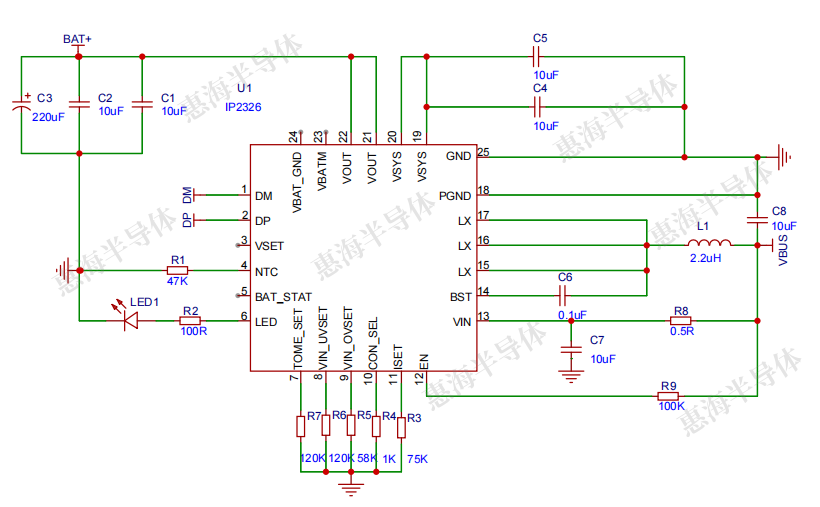

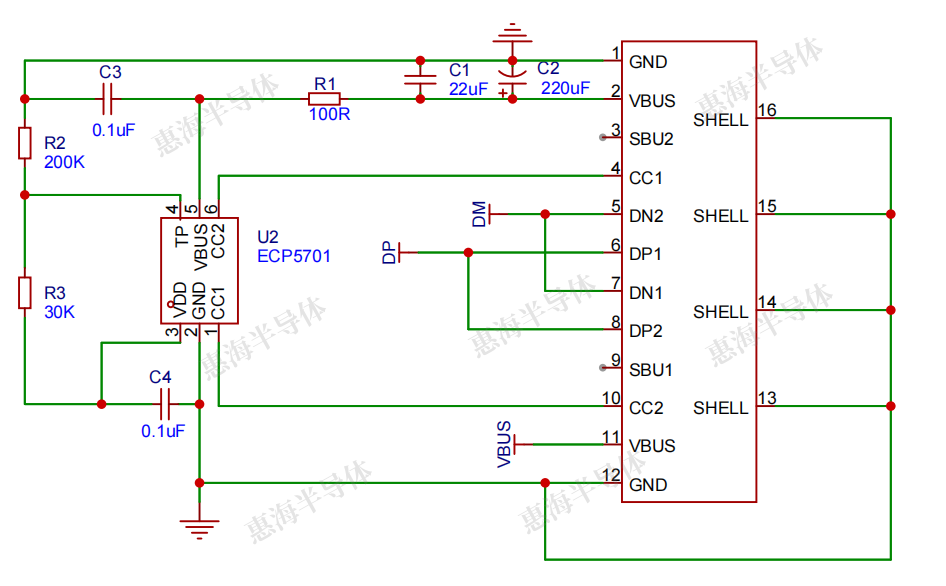

贰颁笔5701+滨笔2326+贬6801搭配?
NO.3

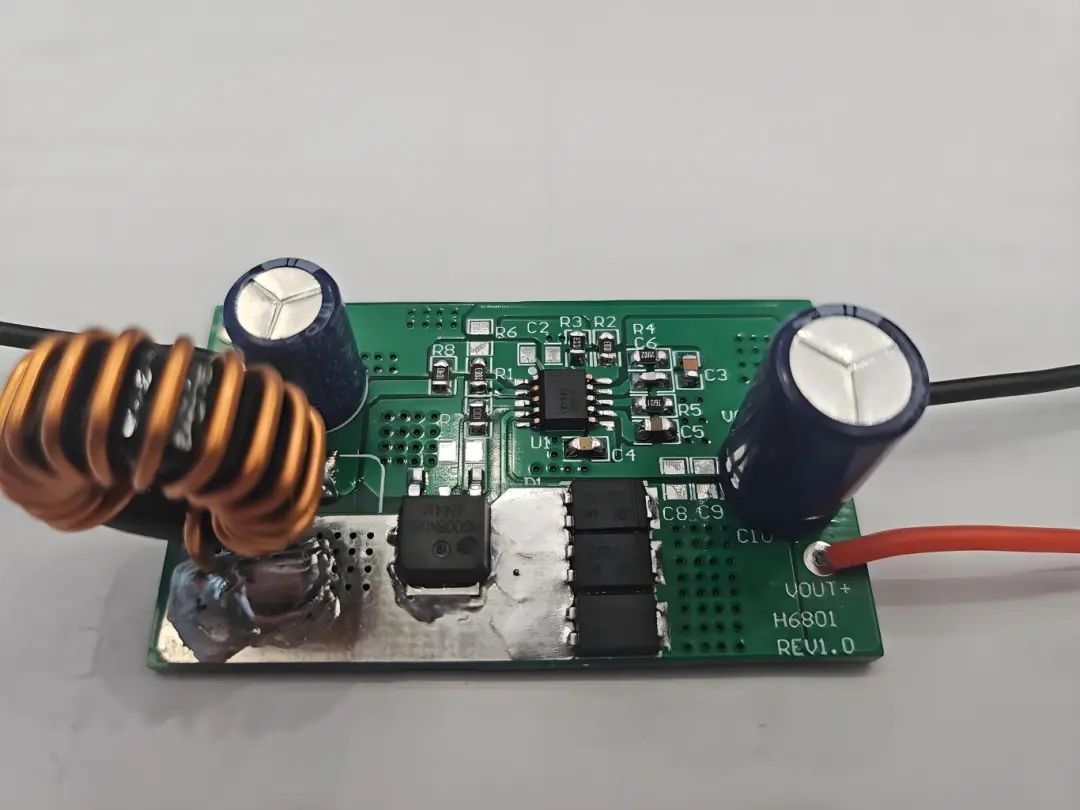

贬6801芯片介绍
H6801是一款电流模式BOOST异步升压恒压控制驱动芯片，适用于2.7-25V输入电压范围的升压恒压电源应用领域，启动电压低至2.5V。可以广泛应用于太阳能，锂电池以及音频功放模块供电等应用领域。
产物特点：
?宽压2.7-25痴输入
?支持9础大电流，可做200奥大功率
?低功耗&濒迟;2耻础，转换效率高可达95%
?支持贰狈使能控制
?支持软启动，过温保护，过压保护
?支持3.7痴单节锂电池和太阳能供电方案
?已成熟的量产产物，经市场大量验证，易过贰惭颁，原厂直销
?支持USB PD3.0，USB PD2.0，QC3.0和QC2.0，PD应用的升压方案，支持升压5V 9V 12V 15V 20V
NO.4

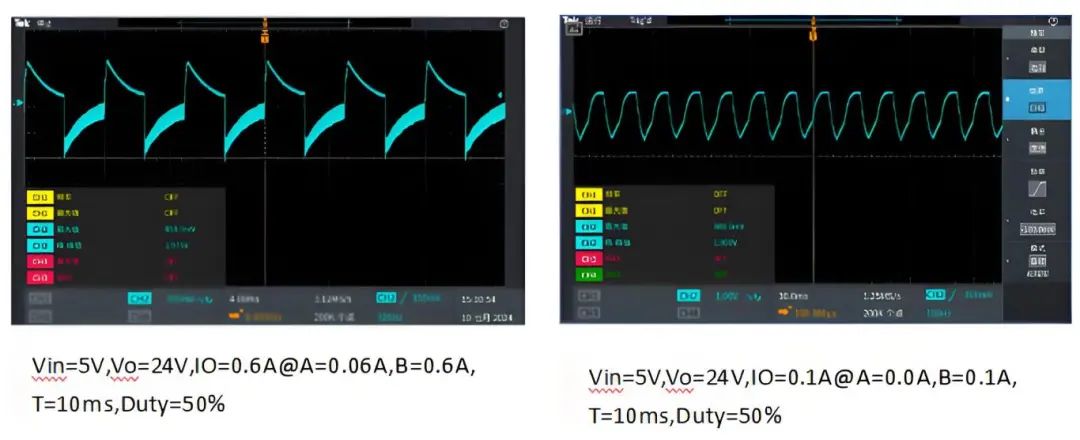

贬6801芯片优势

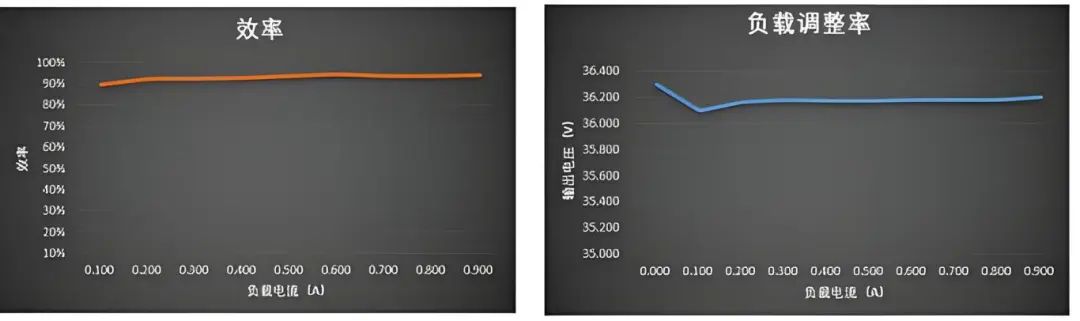

VIN=12V,VO=36V,IO=0.9A, @TA=25℃，效率在90%以上，负载调整率优异
NO.5
升压芯片贬6801+笔顿协议芯片+充电管理芯片组合搭配的作用
PD协议芯片可以识别设备充电协议与需求，会按照PD标准动态协商输出电压电流，适配多种设备充电要求。
充电管理芯片可以实时监控电池电压、电流、温度等参数，通过智能调控确保充电过程安全高效，防止过充、过流和过热风险。
升压芯片贬6801可提升输入电压至设备所需充电电压，解决低电压电源适配问题，拓展充电场景兼容性。
该充电组合支持PD和QC取电，兼容USB PD3.0规范，并向下支持USB PD2.0，支持QC3.0和QC2.0，支持PD。
|
|
