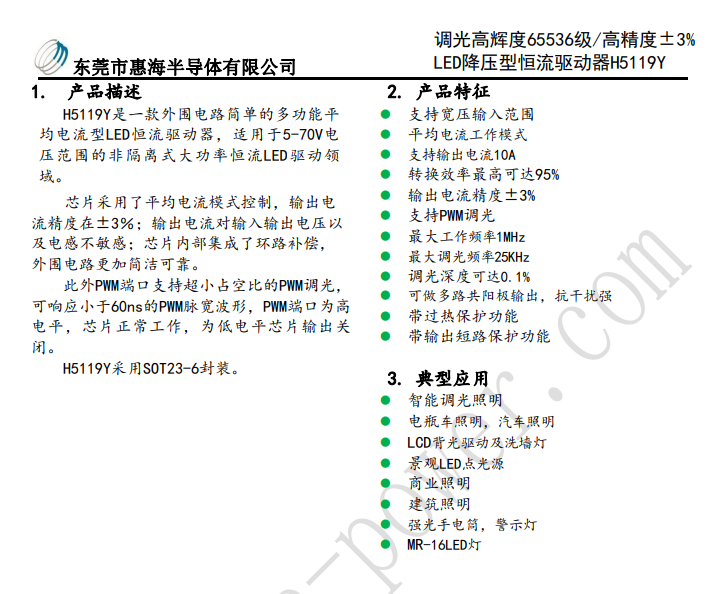

产物描述

H5119Y是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-70V电压范围的非隔离式大功率恒流LED驱动领域。芯片采用了平均电流模式控制，输出电流精度在±3％；输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路更加简洁可靠。此外PWM端口支持超小占空比的PWM调光，可响应小于60ns的PWM脉宽波形，PWM端口为高电平，芯片正常工作，为低电平芯片输出关闭。H5119Y采用SOT23-6封装。

产物特征l

支持宽压输入范围l

平均电流工作模式l

支持输出电流10A

转换效率最高可达95%

输出电流精度±3%

支持PWM调光濒

最大工作频率1MHz

最大调光频率25KHz

调光深度可达0.1%

可做多路共阳极输出，抗干扰强l

带过热保护功能l

带输出短路保护功能

典型应用l

智能调光照明l

电瓶车照明，汽车照明l

LCD背光驱动及洗墙灯濒

景观LED点光源濒

商业照明l

建筑照明l

强光手电筒，警示灯l

MR-16LED灯
