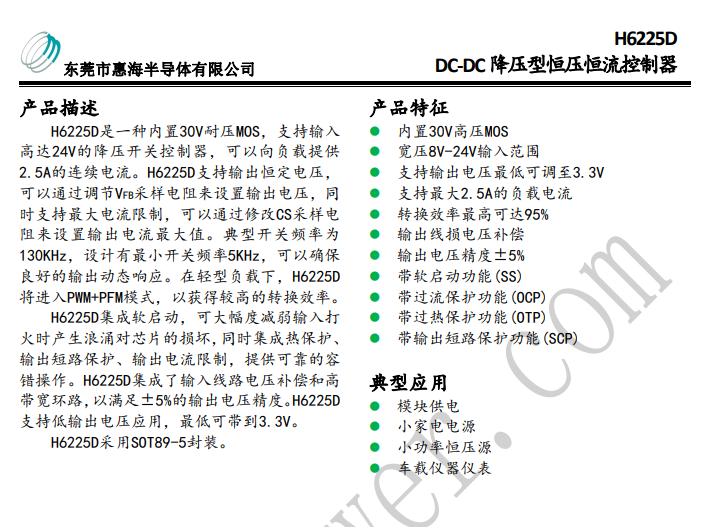

产物描述

H6225D是一种内置30V耐压MOS，支持输入高达24V的降压开关控制器，可以向负载提供

2.5A的连续电流。H6225D支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6225D将进入PWM+PFM模式，以获得较高的转换效率。H6225D集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6225D集成了输入线路电压补偿和高带宽环路，以满足±5%的输出电压精度。H6225D支持低输出电压应用，最低可带到3.3V。H6225D采用SOT89-5封装。

产物特征l

内置30V高压MOS

宽压8V-24V输入范围濒

支持输出电压最低可调至3.3Vl

支持最大2.5A的负载电流濒

转换效率最高可达95%

输出线损电压补偿l

输出电压精度±5%

带软启动功能(SS)

带过流保护功能(OCP)

带过热保护功能(OTP)

带输出短路保护功能(SCP)

典型应用l

模块供电l

小家电电源l

小功率恒压源l

车载仪器仪表
