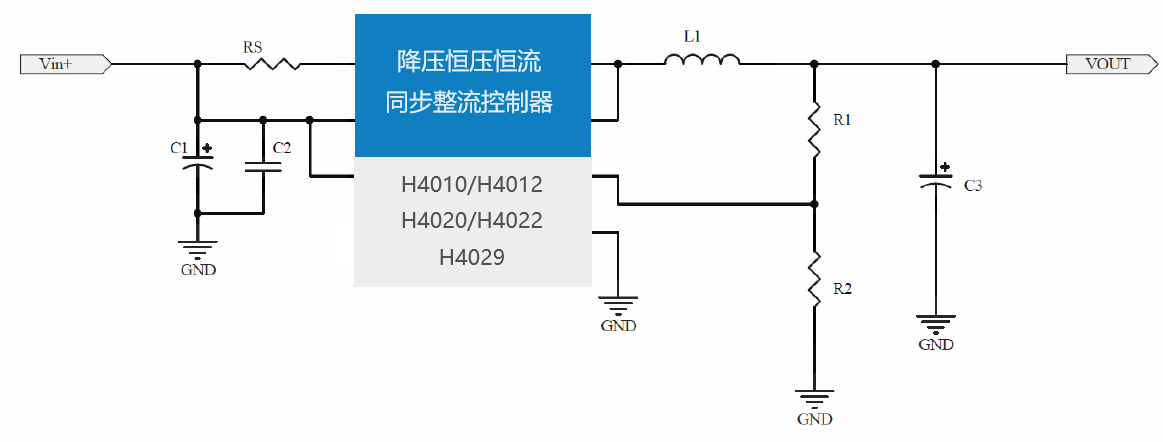

H4010是一款同步降压型DC-DC转换器，为需要高效、稳定电压和电流输出的应用设计。以下是对于H4010的一些详细解析和应用场景：

主要特点

宽输入电压范围：H4010支持5V至24V的宽输入电压范围，这使得它适合从多种电源（如汽车电瓶、太阳能电池板等）获取电能的应用。

高精度输出电压：通过调节FB端口的分压电阻，H4010可以稳定地输出从2.5V到22V的电压，满足多种设备的供电需求。

大电流输出：支持1A的持续输出电流，这对于需要较大电流的设备（如电机驱动器、LED照明等）尤为重要。

高效能设计：内置了30V耐压的MOSFET（包括120mΩ的High-side PMOS和80mΩ的Low-side NMOS），以及采用高端电流模式的环路控制原理，使得H4010具有快速的动态响应和较高的转换效率。

多重保护机制：包括短路保护(SCP)、过热保护(OTP)和欠压保护(UVLO)，这些保护机制可以有效防止设备在异常情况下损坏。

低功耗和良好散热：工作开关频率为170kHz，有助于减少电磁干扰(EMI)。同时，芯片底部设计有功率散热焊盘与SW管脚连接，提高了散热性能。

典型应用

汽车充电器：由于汽车电瓶的电压通常在12V至24V之间波动，H4010能够稳定地为手机、平板电脑等便携式设备提供所需的充电电压。

照明灯：LED照明系统通常需要稳定的电压和电流以保证光输出的稳定性和寿命。H4010能够精确控制输出电压和电流，非常适合用于LED照明系统。

便携式设备供电电源：对于需要长时间运行的便携式设备（如无人机、移动电源等），H4010能够提供稳定、高效的电力支持。

电池充电器：在电池充电过程中，需要控制充电电压和电流以防止电池过充或过放。H4010的恒压/恒流特性以及多重保护机制使其成为电池充电器的不错选择。
