惠海 H6391 升压恒压芯片IC 2.6-5V升12V/18V方案 内置MOS 高效率 低功耗
升压恒压芯片IC的工作原理主要基于电感和电容的存储能量特性，以及脉宽调制（PWM）技术。在升压过程中，芯片内部包含了如输入滤波电容、续流二极管、升压电感、开关管、输出滤波电容等部分。当开关管处于导通状态时，电感中的电流会增加，电荷能量被储存到电容器中。当开关管关闭时，由于电感中的电流不能瞬间消失，会产生一个电感电动势，从而在电容器上加上一个高电压，实现输出电压的升高。
对于您提到的2.6-5V升至12V/18V的方案，这种升压芯片IC内置了MOS（金属氧化物半导体），从而能够高效地实现电压的转换。高效率通常是通过优化芯片内部电路和采用先进的控制算法来实现的，而低功耗则可能是通过降低芯片的工作电流、减少开关损耗和提高电源转换效率来实现的。
在升压过程中，PWM技术用于控制开关管的开关频率和占空比，从而调节输出电压的大小。当占空比增加时，输出电压也会相应增加。通过这种方式，可以精确地控制输出电压，以满足特定的应用需求。
此外，升压恒压芯片IC通常还具备多种保护机制，如逐周期的限流保护、输出过压保护和过温保护等，以确保芯片在异常工作条件下能够安全地关闭输出，保护电源系统以及输出负载不受损害。
惠海H6391 升压恒压芯片IC 2.6-5V升12V/18V方案 内置MOS 高效率 低功耗
产物描述
H6391是一款外围简单的电流模式升压DC-DC转换器，适用于2.6-5V输入电压范围的升压恒压电源应用领域。芯片内置18V/0.2?功率MOSFET，它的PWM控制电路可提高电源系统效率，内部补偿网络可以优化外部最多7个组件。芯片内部误差放大器反相输入连接到0.6V参考电压做比较，满足±4%精度的输出电压。芯片内部集成了软启动功能可以降低输入的浪涌电流。芯片可通过EN脚实现低待机关机功能，当EN脚接VIN的时候，系统正常工作，当EN脚位被拉低，系统关机，此时流入芯片内部的电流小于0.1uA，进入低功耗待机模式。
H6391采用SOT23-6封装，可为产物应用节省了PCB空间。
产物特征
l 输出可调，最高可达12V
l 可调过电流保护:1.2~2.5A
l 内置18V耐压MOS
l 超低待机功耗<0.1uA
l 芯片恒压精度≤±4％
l 固定工作频率1MHz
l 支持过温保护功能
典型应用
l 锂电池升压恒压电源
l 充电器
l 数码相机
l 手持设备
l 移动设备供电
l 液晶显示器
l 便便携式电子产物
l 音频功放供电

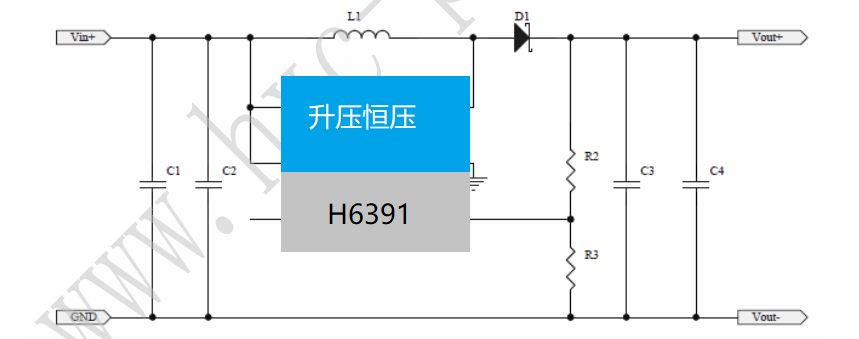

应用电路原理图
|
|
