惠海 H5112B 洗墙灯24V36V48V60V72V100V1.2ALED降压恒流芯片IC PWM无频闪调光
洗墙灯24V36V48V60V72V100V1.2A LED降压恒流芯片PWM无频闪调光是一种特殊的电子元件，专为洗墙灯等LED照明设备设计。以下是对于这种芯片的主要特点和功能：
降压恒流功能：该芯片能够将较高的输入电压（如24V、36V、48V等）降低到适合LED灯珠工作的电压，并维持稳定的电流输出，从而确保LED灯珠的稳定性和寿命。
PWM无频闪调光：通过PWM（脉冲宽度调制）技术，该芯片可以实现无频闪的调光功能。这意味着在调整灯光亮度时，用户不会看到任何闪烁或不稳定的现象，从而提供更加舒适和稳定的照明体验。
多电压支持：该芯片支持多种输入电压，如24V、36V、48V、60V、72V和100V等，使其适用于不同规格和需求的洗墙灯产物。
高效率与节能：该芯片采用先进的电路设计，具有高效率和低功耗的特点，有助于减少能源浪费和降低运行成本。
易于集成与应用：该芯片采用标准的封装形式，易于集成到洗墙灯等LED照明设备的电路板中。同时，其简单的外围电路和易于操作的调光方式也使得应用变得更加简单和方便。
惠海H5112B 洗墙灯24V36V48V60V72V100V1.2ALED降压恒流芯片IC PWM无频闪调光
产物描述
H5112B是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-90V电压范围的非隔离式大功率恒流LED驱动领域。芯片采用了平均电流模式控制，输出电流精度在±3％；输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路更加简洁可靠。此外PWM端口支持超小占空比的PWM调光，可响应小于60ns的PWM脉宽波形，PWM端口为高电平，芯片正常工作，为低电平芯片输出关闭。H5112B采用SOP-8封装。
产物特征
l 内置100V高压MOS
l 宽压5V-90V输入范围
l 平均电流工作模式
l 输出电流最大可调1.2A(根据散热条件)
l 转换效率最高可达95%
l 输出电流精度±3%
l 支持PWM调光
l 最大工作频率1MHz
l 最大调光频率25KHz
l 调光深度可达0.1%
l 可做多路共阳极输出，抗干扰强
l 带过热保护功能
l 带输出短路保护功能
典型应用
l 智能调光照明
l 电瓶车照明，汽车照明
l LCD背光驱动及洗墙灯
l 景观LED点光源
l 商业照明
l 建筑照明
l 强光手电筒，警示灯
l MR-16LED灯

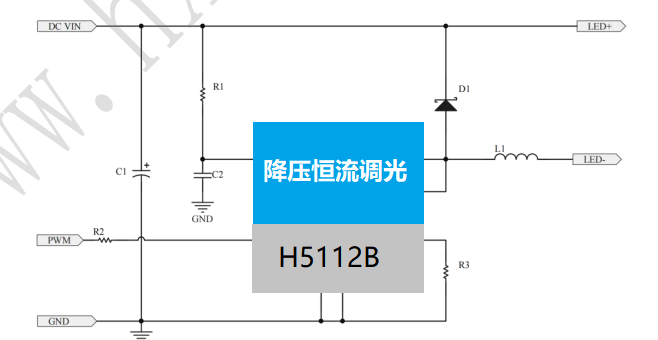

应用电路原理图
|
|
