惠海H6212L DCDC同步降压芯片IC 24V30V36V48V转3.3V5V12V3A大电流方案 带线损
同步降压芯片IC 24V30V36V48V转3.3V5V12V3A大电流方案是一种电源管理方案，它采用同步整流技术，将较高的输入电压（如24V、30V、36V、48V）转换为较低的输出电压（如3.3V、5V、12V），并提供高达3A的大电流输出。这种方案具有高效率、低温升、低线损等优点，适用于各种需要高效率、大电流和稳定输出的应用场景。
该方案的工作原理主要涉及以下几个方面：
降压转换：芯片通过开关电源的原理，将输入电压降低到所需的输出电压。
反馈控制：芯片通过反馈回路监测输出电压，以确保输出电压稳定在设定的水平。当输出电压偏离设定值时，反馈控制回路将调整开关频率或占空比，以保持输出电压稳定。
同步整流：与传统的线性稳压器或异步整流方案相比，同步整流技术具有更高的转换效率和更低的温升。通过使用与主开关管同步导通的整流管，消除了异步整流中的反向恢复问题，从而减少了开关损耗和温升。
此外，该方案还具有过压保护、过流保护、过温保护等保护功能，以确保电路和连接的设备在各种工作条件下都能安全可靠运行。
惠海H6212L DCDC同步降压芯片IC 24V30V36V48V转3.3V5V12V3A大电流方案 带线损
产物描述
H6212L是一种内置60V耐压MOS，支持输入高达48V的高压降压开关控制器，可以向负载提供3A的连续电流。H6212L支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6212L将进入PWM+PFM模式，以获得较高的转换效率。H6212L集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6212L集成了输入线路电压补偿和高带宽环路，以满足±5%的输出电压精度。H6212L支持低输出电压应用，最低可带到3.3V。H6212L采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。
产物特征
l 内置60V高压MOS
l 宽压8V-48V输入范围
l 支持输出电压最低可调至3.3V
l 典型的3A最大持续电流
l 转换效率最高可达95%
l 输出线损电压补偿
l 输出电压精度±5%
l 带软启动功能(SS)
l 带过流保护功能(OCP)
l 带过热保护功能(OTP)
l 带输出短路保护功能(SCP)
典型应用
l 恒压电源
l 汽车充电器、电池充电器
l 电动自行车、扭扭车、电动车手机充电
l MCU模块供电
l 电动汽车变流器
l 车载仪表

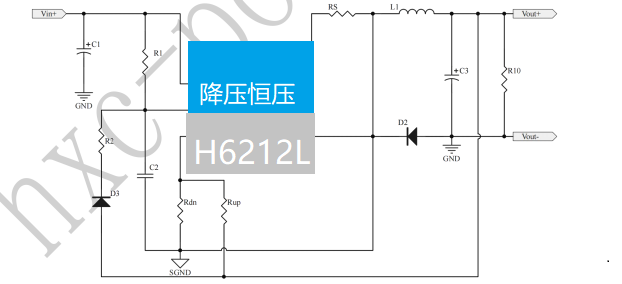

应用电路原理图
|
|
