惠海 H4312耐压4.5V-30V降压恒压24V、12V、5V、3.3V/3.1A同步降压稳压芯片IC
耐压4.5V-30V降压恒压24V、12V、5V、3.3V/3.1A同步降压稳压芯片的工作原理主要是通过开关电源的方式，将输入电压降低到所需的稳定输出电压。具体来说，这种芯片内部集成了功率开关管、控制逻辑和反馈电路等。当输入电压高于所需输出电压时，芯片内部的功率开关管会周期性地导通和截止，将输入电压转换成高频脉冲电压。同时，通过反馈电路监测输出电压，并与内部参考电压进行比较，从而调整功率开关管的导通时间，使得输出电压保持稳定。此外，这种芯片通常还具备过压保护、过流保护、过温保护等功能，以确保电路和连接的设备在各种工作条件下都能安全可靠运行。需要注意的是，这种芯片的工作原理涉及到复杂的电路设计和控制逻辑，因此在实际应用中需要仔细阅读数据手册和应用指南，确保正确、安全地使用。同时，也需要考虑散热、电磁兼容性（EMC）等方面的问题，以确保系统的稳定性和可靠性。
惠海H4312耐压4.5V-30V降压恒压24V、12V、5V、3.3V/3.1A同步降压稳压芯片
产物描述
H4312是一种内置30V耐压MOS，并且能够实现精确恒压以及恒流的同步降压型 DC-DC 转换器； 支持 3.1A 持续输出电流输出电压可调，最大可支持 100%占空比；通过调节FB 端口的分压电阻，可以输出 2.5V到 24V 的稳定电压 。H4312 采用高端电流模式的环路控制原理，实现了快速的动态响应。 H4312 工作开关频率为 170kHz，具有良好的 EMI 特性。
H4312 不仅可实现降压电源管理方案，还可以与 QC2.0/ QC3.0 识别芯片构成快速充电电源管理方案。H4312采用SOP-8 封装。
产物特征
l 内置30V MOS
l 输入范围4.5V-27V
l 内置38mΩ High-side PMOS
l 内置22mΩ Low-side NMOS
l 可支持3.1A持续输出电流
l 可支持100%占空比
l 输出电压电流可设（2.5V-24V）
l 恒压精度 ±3%
l 170KHz固定开关频率
l 短路保护(SCP)，过热保护（OTP），欠压保护（UVLO）
典型应用
l 汽车充电器
l 照明灯
l 便携式设备供电电源
l 电池充电器

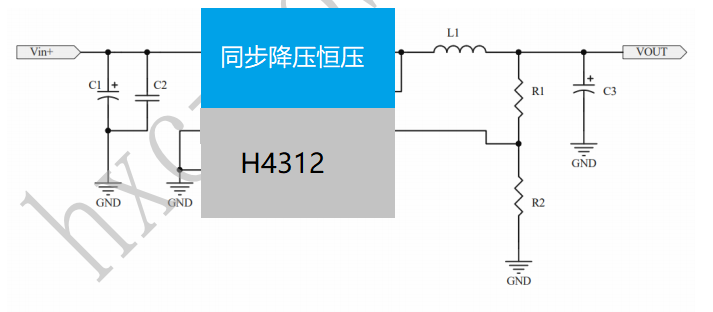

应用电路原理图
|
|
