【惠海H4120 40V 1A 输出 同步降压芯片IC DCDC转换器 】
40V 1A 输出同步降压芯片IC DCDC转换器是一种电源管理芯片，用于将较高的输入电压转换为稳定的40V 1A输出电压。这种芯片通常用于需要高效、可靠和稳定电源的应用中，如工业设备、汽车电子、安防监控等领域。同步降压芯片IC DCDC转换器采用同步整流技术，具有高效率、低噪声、低温升等优点。同时，它还具备过流保护、过温保护、短路保护等安全保护功能，确保电路的稳定性和可靠性。在选择40V 1A 输出同步降压芯片IC DCDC转换器时，需要考虑输入电压范围、输出电压精度、负载调整率、线性调整率等参数，并根据具体应用场景选择合适的芯片型号和封装形式。
【惠海H4120 40V 1A 输出 同步降压芯片IC DCDC转换器 】
产物描述
H4120是一种内置40V耐压MOS，并且能够实现精确恒压以及恒流的异步降压型 DC-DC 转换器； 支持 1A 持续输出电流,输出电压可调，最大可支持 100%占空比；通过调节 FB 端口的分压电阻，可以输出 2.5V到 24V 的稳定电压 。H4120 具有优秀的恒压/恒流(CC/CV)特性。H4120 采用高端电流模式的环路控制原理，实现了快速的动态响应。 H4120 工作开
关频率为170kHz，具有良好的 EMI 特性。H4120采用ESOP-8 封装，芯片底部设计有功率散热焊盘与SW管脚连接，可以有效的帮助芯片散热。
产物特征
l 内置40V MOS
l 输入范围5V-36V
l 可支持1A持续输出电流
l 可支持100%占空比
l 输出电压电流可设（2.5V-24V）
l 恒流精度 ±8%
l 恒压精度 ±3%
l 170KHz固定开关频率
l 短路保护(SCP)，过热保护（OTP），欠压保护（UVLO）
l 高端电流检测输入端采样
l 输入端采样相对输出端采样，重载时电流检测电阻功耗更低，整体效率更高；
l EN使能控制
典型应用
l 汽车充电器
l 照明灯
l 便携式设备供电电源
l 电池充电器

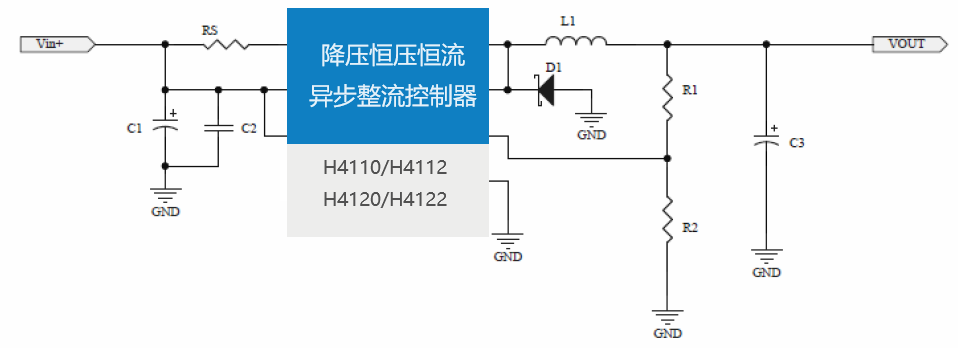

应用电路原理图
|
|
