惠海 H6213E 降压恒压芯片 12V24V36V48V60V72V100V150V 转12V9V5V3.3V 车充/仪表供电方案IC
在车充和仪表供电方案中，电源管理降压恒压IC（集成电路）扮演着至关重要的角色。这些IC主要用于将车辆提供的较高电压（如12V或24V）安全、高效地降低到设备所需的较低电压，并保持这个电压的稳定，以确保设备能够正常工作。
降压恒压IC通常具有以下特点：
高效率：它们能够将输入电压有效地降低到所需的输出电压，同时减少能量损失和热量产生。
稳定性：无论输入电压如何波动或负载如何变化，它们都能保持输出电压的稳定。
保护功能：许多降压恒压IC具有过流保护、过热保护和欠压保护等功能，以保护电路和设备免受损坏。
易于使用：这些IC通常具有简单的外围电路和少量的外部元件，使得设计过程相对简单。
小型化：随着技术的进步，降压恒压IC的尺寸越来越小，有利于实现紧凑的电源解决方案。
惠海 H6213E 降压恒压芯片 12V24V36V48V60V72V100V150V 转12V9V5V3.3V 车充/仪表供电方案IC 原厂直销，宽电压输入高性价比
产物描述
H6213E是一种内置150V耐压MOS，支持输入高达120V的高压降压开关控制器，可以向负载提供0.2A的连续电流。H6213E支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。典型开关频率为130KHz，设计有最小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6213E将进入PWM+PFM模式，以获得较高的转换效率。H6213E集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6213E集成了输入线路电压补偿和高带宽环路，以满足±5%的输出电压精度。H6213E支持低输出电压应用，最低可带到3.3V。H6213E采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。
产物特征
l 内置150V高压MOS
l 宽压20V-120V输入范围
l 支持输出电压最低可调至3.3V
l 典型的0.2A最大持续电流
l 转换效率最高可达90%
l 输出线损电压补偿
l 输出电压精度±5%
l 带软启动功能(SS)
l 带过流保护功能(OCP)
l 带过热保护功能(OTP)
l 带输出短路保护功能(SCP)
典型应用
l 恒压电源
l 汽车充电器、电池充电器
l 电动自行车、扭扭车、电动车手机充电
l MCU模块供电
l 电动汽车变流器
l 车载仪表

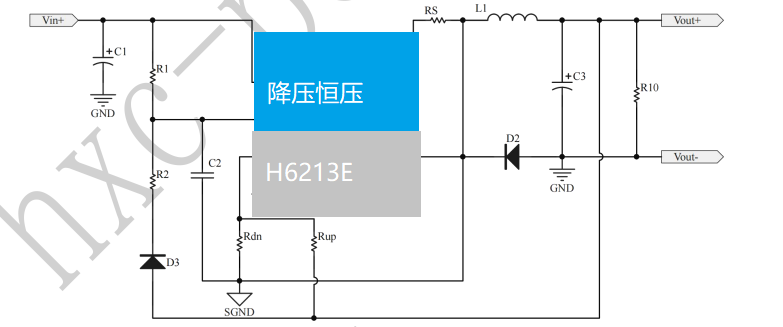

应用电路原理图
|
|
