H6225M 12V24V48V60V转5V3.3V 小封装 仪表/模块供电降压芯片
12V24V48V60V转5V3.5A 小封装 仪表/模块供电芯片工作原理：
1. 电压检测与比较：电源管理IC会检测其输入电压（例如12V、24V等）和输出电压（这里是5V）。当检测到输入电压高于所需的输出电压时，它会启动内部电路进行电压调节。
2. DC-DC转换：大多数电源管理IC内部都包含DC-DC转换器。这种转换器可以将输入的直流电压转换为另一个直流电压。在这个过程中，IC会根据其内部电路和元件的配置，对输入电压进行降低或升高。
3. 电流调节：为了确保输出电压的稳定性，电源管理IC还会进行电流调节。当输出电压稳定在所需水平时，IC会监控电流的流动。如果检测到电流过大或过小，它会相应地调整其内部电路，以保持电流在预设的3.5A范围内。
4. 反馈机制：为了实现更精确的电压和电流调节，很多电源管理IC都包含反馈机制。这种机制允许IC根据其输入和输出电压、电流进行实时调整，确保系统稳定并满足性能要求。
5. 封装与集成：由于这些IC需要集成在各种设备中，因此它们通常采用小封装，以便于集成和布线。此外，考虑到成本和效率，现代电源管理IC通常会集成多个功能模块，如过流保护、过压保护、欠压保护等，以确保系统的安全和稳定性。
惠海H6625M是一款SOT89-5的小封装降压恒压供电芯片，支持12V24V48V60V转5V3.3V。
产物描述
H6225M是一种内置60V耐压MOS，支持输入高达48V的高压降压开关控制器，可以向负载提供3.5A的连续电流H6225M支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持最大电流限制，可以通过修改CS采样电阻来设置输出电流最大值。
H6225M集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H6225M集成了输入线路电压补偿和高带宽环路，以满足±5%的输出电压精度。H6225M支持低输出电压应用，最低可带到3.3V。H6225M采用SOT89-5封装。
产物特征
l 内置60痴高压惭翱厂
l 宽压8V-48V输入范围
l 支持输出电压最低可调至3.3V
l 支持最大3.5A的负载电流
l 转换效率最高可达95%
l 输出线损电压补偿
l 输出电压精度±5%
l 带软启动功能(SS)
l 带过流保护功能(OCP)
l 带过热保护功能(OTP)
l 带输出短路保护功能(SCP)
典型应用
l 模块供电
l 小家电电源
l 小功率恒压源
l 车载仪器仪表

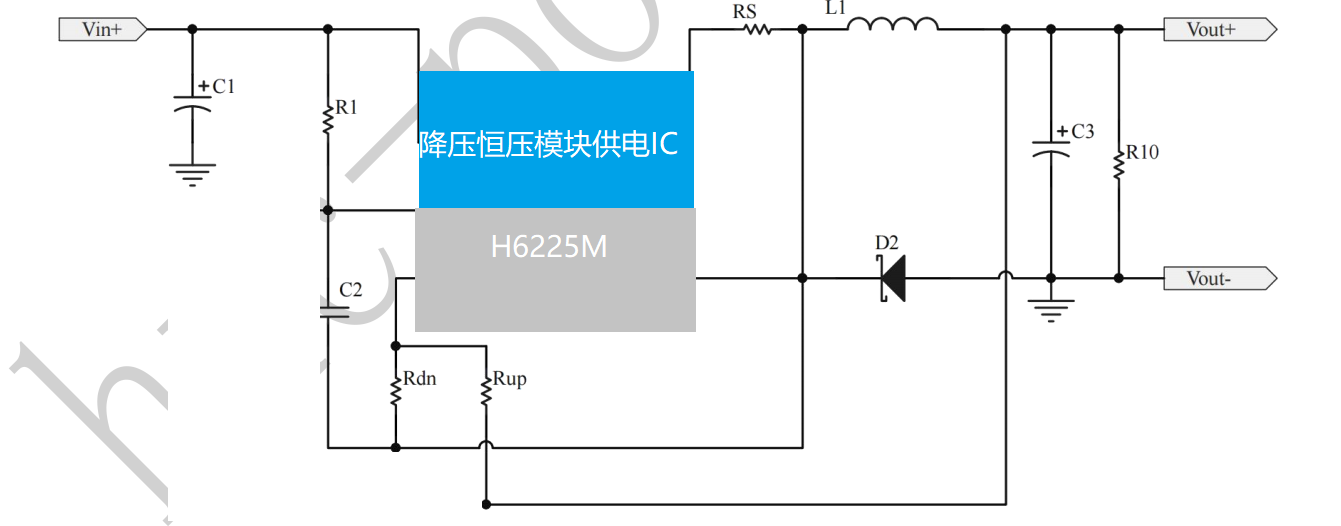

贬6225惭原理图
|
|
