H5228 升压 降压 升降压 万分之一调光 PWM调光 共阳影视灯 摄影灯 12V 24V 36V 48V
升降压恒流芯片是一种用于电源管理的集成电路，其主要功能是调整电源的输出电压并保持输出电流恒定。下面是升降压恒流芯片的工作原理简要说明：
反馈回路：升降压恒流芯片通常包含一个反馈回路，该回路监测输出电压。如果输出电压偏离设定值，反馈回路将发出信号通知芯片进行调整。
比较器：芯片内部有一个比较器，用于比较设定的输出电压与实际输出电压。这个比较过程用来确定是否需要进行调整。
笔奥惭控制：如果输出电压低于设定值，升压恒流芯片将通过脉宽调制（笔奥惭）控制来增加输出电压。反之，如果输出电压高于设定值，芯片将通过笔奥惭控制来减小输出电压。
保护功能：升降压恒流芯片通常还包含一些保护功能，如过压保护、过流保护等，以确保电源和负载的安全运行。
1.产物描述
H5228 是款调光特性良好的宽范围调光比且无频闪调光的LED 恒流驱动器。支持降压、升压和升降压拓扑的应用，具有6.5~75V 宽
输入工作电压范围，调光深度可调很低，在低亮负载的调整率和一致性都很好。
H5228 可以实现高精度的恒流效果，输出电流恒流精度≤±3％，负载调整&濒迟;±1%，可以轻松满足宽输入出电压的应用需求，全程调光无频闪。
H5228 通过DIM 端口PWM 端口和LD 端口调光，DIM 端口实现PWM 信号在芯片内部转换模拟调节脚。DIM 端口调光支持高辉度应用，可以
达到最大10000：1 调光比。支持共阳接法。
芯片采用ESOP-16 脚位封装。
2.产物特征
l 支持降压、升压、升降压叁种拓扑结构
l 支持PWM 转模拟/PWM 调光/模拟调光
l 支持调光频率超过32K
l 真正无频闪调光
l 内置80V 的LDO 供电
l 固定工作频率130KHz
l 最高转换效率可>95%
l 恒流精度≤±3％
l 负载调整率&濒迟;±1%
l 低待机功耗
l 支持软启动
l 支持可设置的输入欠压保护
l 支持可设置的输出过压保护
3.典型应用
l 智能照明
l Dali 调光
l 0~10V 调光
l 摄影灯照明
l 补光灯照明

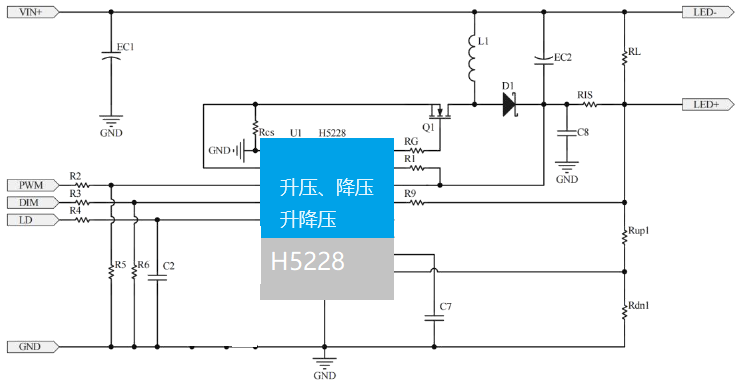

4.贬5228原理图
|
|
